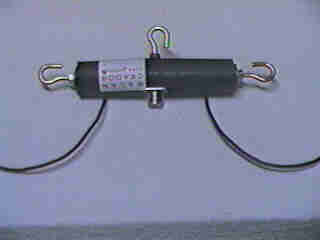

BALANCEADOR DE FERRITE (BALUN)
Modêlo: BL 2.000
Faixa de trabalho: 3 a 30 MHz
Potência: 2.000 Watts PEP - SSB
Terminação: Conector tipo UHF (tipo N opcional)
Impedância nominal: 50 ohms
Potência: 2.000 Watts PEP - SSB
Terminação: Conector tipo UHF (tipo N opcional)
Impedância nominal: 50 ohms
O USO DO
BALANCEADOR
Nas antenas dipolos de HF (2 a 30 MHz) o emprego
de balanceadores (balun)é recomendado quando a antena pode sofrer
interferências de algum obstáculo proximo ou está inclinada em relação ao
solo.(caso das V invertidas).O balanceador como seu nome indica, iguala o lobulo irradiante fazendo com que as tensões se encaminhem para as extremidades da antena, curto circuita o cabo eliminando qualquer oscilação no mesmo reduzindo os espurios. É como se o chassís do rádio fosse prolongado até a antena
Nas antenas direcionais tipo Yagi, como os elementos são sintonizados em relação ao
dipolo a única
função do balun e evitar que o cabo coaxial irradie
As perdas inseridas pelo balun nunca ultrapassam 0.5dB. Existe balun com relação 1:1 50/50 ohms e 4:1 200/50 ohms, feitos com núcleo de ferrite ou cabo coaxial.
Nunca empregue alta potência com relação de estacionária alta (acima de 2/1).
As perdas inseridas pelo balun nunca ultrapassam 0.5dB. Existe balun com relação 1:1 50/50 ohms e 4:1 200/50 ohms, feitos com núcleo de ferrite ou cabo coaxial.
Nunca empregue alta potência com relação de estacionária alta (acima de 2/1).
INSTALAÇÃO
DO BALANCEADOR
Como qualquer tipo
de antena, é importante que ela esteja em espaço livre e pelo menos meia onda
de altura sobre o solo. É preferivel um pouco mais de linha de transmissão com
suas eventuais perdas de energia, do que a proximidade de prédios, árvores,
etc.
